Enet420產品簡介
Enet420二遙動作型DTU，是專為10(20/6)kV戶內用戶分界斷路器設計的控制設備，安裝于戶內開關柜中。當用戶支線發生相間短路故障、單相接地時，分界斷路器立即分閘，達到快速隔離故障線路，縮小停電范圍的目的。

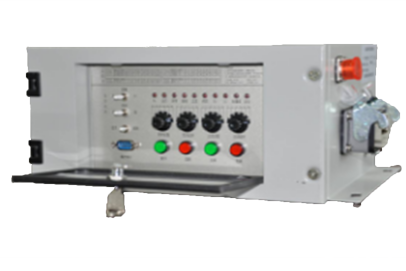

Enet420二遙動作型DTU
Enet420動作型DTU實現斷路器的遙測數據采集、開關狀態采集、相間短路保護、單相接地保護、遠程通訊、本地控制操作、遠程遙控操作、本地旋鈕定值設置等。
Enet420動作型DTU的控制對象為環網柜、開閉所配置斷路器開關的出線間隔，一條線路對應一個裝置。在進線間隔配置三遙DTU的情況（進線開關可以是斷路器或負荷開關），Enet420用485總線和三遙DTU連接作為三遙DTU從設備和主站通信。如果進線間隔沒有配置三遙DTU（如無聯絡的末端站室），Enet420也可以配置GPRS/4G無線通信模塊實現和主站通信。
Enet420產品特點
Ø Enet420終端硬件平臺采用小型化、平臺化、模塊化、即插即用的設計思想，架構沿用成熟的配網產品硬件核心平臺，采用功能強大的ARM+DSP工業級雙核CPU，運算能力強、實時性高，功能易擴展。
Ø 整機采用模塊化、可擴展、低功耗、免維護的設計標準，適應復雜運行環境，具有高可靠性和穩定性。
Ø 基于IEC 61850標準規范進行功能建模，形成適用于任何拓?fù)浣Y(jié)構的通用區域配電網的保護模型，采用抽象通信服務接口映射到具體的通信協議棧；基于擴展標識語言（XML）的變電站配置語言（SCL）對系統和終端設備進行配置。配電終端具有模塊清晰，功能擴展方便，通信互操作性強的優點。
Ø 終端內置高精度、寬范圍輸入的二次互感器，支持環網間隔單元獨立零序電壓、零序電流采集功能，采用了高精度的智能溫度補償策略解決高低溫下測量精度受環境影響問題。
Ø 終端內置安全芯片，與主站通信支持硬件加密，所有報文全部采用密文發送，滿足國網對于網絡安全的要求，保障了設備、電網的安全。
Enet420產品功能
Ø 遙測功能
交流采樣精度達0.2級，有功功率0.5級，無功功率1級。
Ø 遙控功能
遙控分合閘功能，遙控脈寬可設置。
Ø 遙信功能
分位，合位，未儲能、刀閘位置等遙信接入，遙信分辨率不大于2ms，具備遙信防抖功能，防抖動時間可設，支持上傳帶時標的遙信變位信息，具備雙位置遙信處理功能，支持遙信變位優先傳送。
Ø 電能量采集和線損管理功能
具備電能量計算功能，包括正反向有功電量和四象限無功電量、功率因數；具備電能量數據凍結功能，包括定點凍結、日凍結、功率方向改變時的凍結數據。
Ø 直流采樣
兩路直流電壓采集功能，支持0~60V直流電壓輸入，根據客戶需求可以配置為4~20mA電流輸入采集。
Ø 壓板功能
具備就地/遠方切換開關和控制出口硬壓板，支持控制出口軟壓板功能。
Ø 安全防護功能
具備基于內嵌安全芯片實現的信息安全防護功能，安全防護功能包括雙向身份認證，遙控、參數配置等的簽名驗證和數據加密保護。
Ø 故障錄波功能
具備故障錄波功能，故障時刻啟動錄波，支持錄波數據循環存儲64條，并支持上傳至主站；錄波內容應包含故障發生時刻前4個周波和故障發生時刻后8個周波的波形數據，錄波點數為80點/周波，錄波文件采樣標準Comtrade 1999格式，支持錄波數據循環存儲并上傳至DTU公共單元或調度主站。
Ø 復歸功能
具備故障指示統一化運維工具，人工復歸、主站遠程復歸、自動復歸功能，能根據設定時間或線路恢復正常供電后自動復歸。
Ø 對時功能
具備對時功能，接收DTU公共單元或主站的SNTP對時命令，與系統時鐘保持同步。
Ø 故障隔離功能
具備相間短路故障、不同中性點接地方式的接地故障處理功能，并上送故障事件，故障事件包括故障遙信信息及故障發生時刻開關電壓、電流值。
Ø 保護功能
l 線路短路、線路接地、母線接地、PT斷線、負荷越限燈檢測告警
l 線路有壓檢測
l 過載重載，三段式過流、段式零序方向過流告警/保護
l 三相一次重合閘、三相二次重合閘、合閘后加速
l 非遮斷電流閉鎖、合閘涌流閉鎖
